Material y proceso de moldeo.
sustrato
Al utilizar una aleación de aluminio 6061-T6, la apariencia es de textura mate pulida con chorro de arena, lo que equilibra el peso ligero, la disipación de calor y el rendimiento de corte.
Tecnología de procesamiento
1. Cortar barras de aluminio gruesas y fresar en desbaste para eliminar una gran cantidad de exceso dentro de la cavidad;
2. Mecanizado de precisión de varillaje de cinco ejes de círculos exteriores, seis conjuntos de orificios grandes, ranuras largas, microagujeros de posicionamiento y ranuras de reducción de peso de la pared exterior;
3. El fresado fino de la pared interior de la cavidad garantiza canales de flujo suaves y reduce la resistencia del fluido;
4. Tratamiento superficial completo con chorro de arena para eliminar las marcas de cuchillos y mejorar la prevención de la oxidación y la consistencia de la apariencia;
5. La tolerancia dimensional de todos los orificios y ranuras se controla dentro de ± 0,02 mm y la precisión de la coaxialidad y el paralelismo multi-canal es alta.
Descripción de la función de la partición estructural

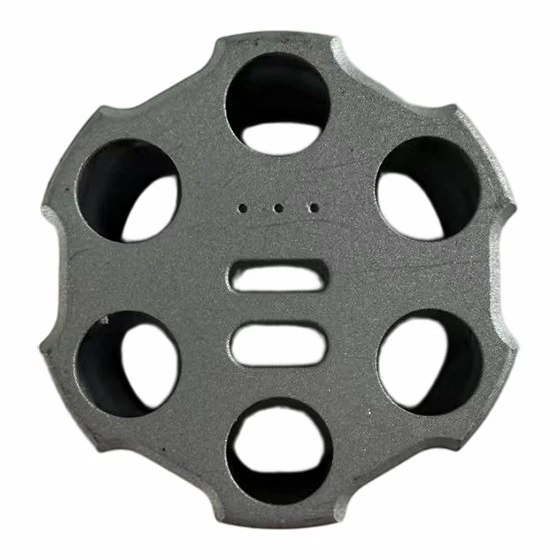

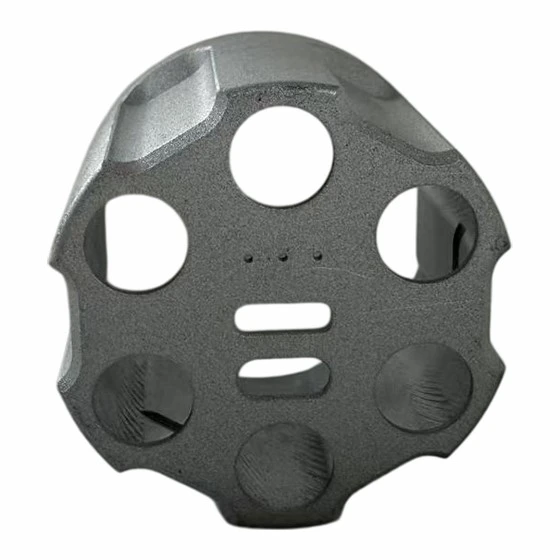

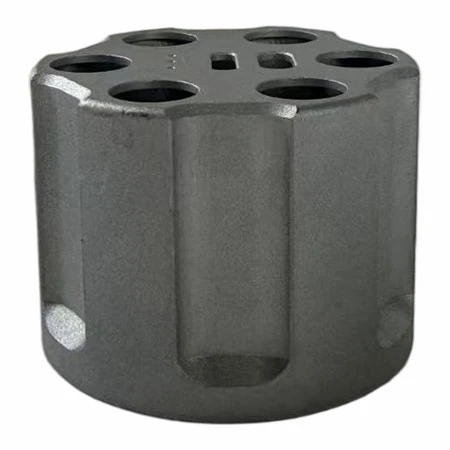

1. Cara del extremo superior (cara de sellado del conjunto)
Seis orificios pasantes circulares igualmente divididos: seis canales independientes de fluido de gas/petróleo, que pueden lograr desvío y convergencia;
Micro orificios centrales de doble ranura larga+3: se utilizan para bloquear el posicionamiento de la placa de cubierta, cableado de sensores y orificios de equilibrio de presión media;
Chaflán irregular en el borde exterior: Adecuado para la instalación de anillos de sellado, logrando un sellado general de la cara del extremo.

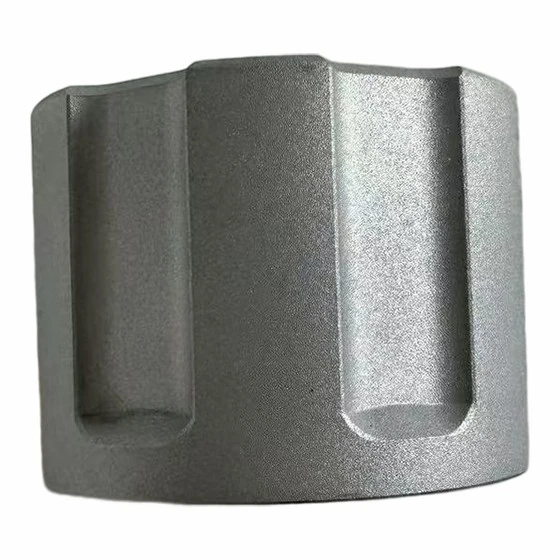

2. Pared lateral del cilindro
Ranuras verticales distribuidas uniformemente, con doble función de ligereza y disipación de calor. Las posiciones de ranura pueden reservar posiciones de procesamiento de interfaz lateral.

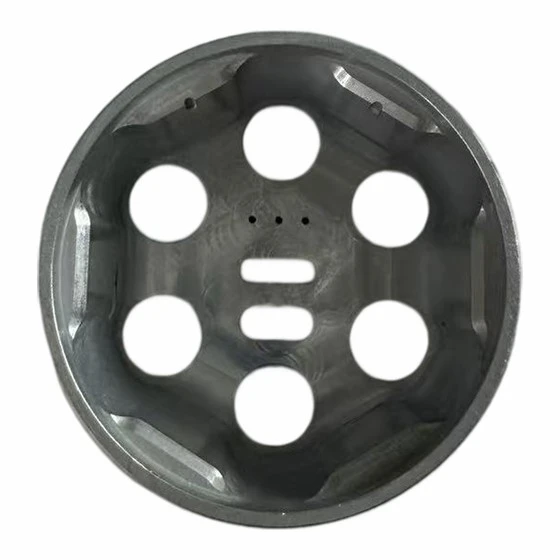

3. Cavidad interna
Canal múltiple completamente conectado a la parte inferior del cilindro, con paredes interiores lisas y sin escalones, adecuado para transportar medios como aceite hidráulico, aire comprimido y agua de refrigeración.
3, escenarios de aplicación del producto
1. Cuerpo de válvula de desvío neumática de múltiples vías (corriente principal)
2. Bloque de válvulas integrado microhidráulico
3. Cámara de distribución del fluido disipador de calor.
4. Cámara de distribución multimedios para instrumentos de prueba.
